  M22 系列開關  (Made in Taiwan)

尺寸規格圖

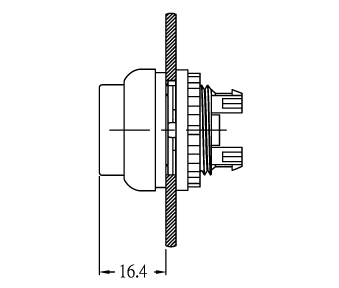

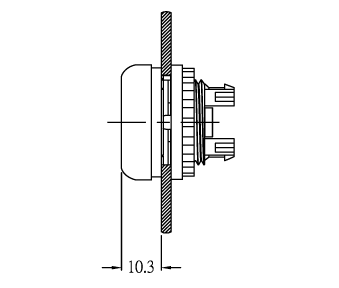

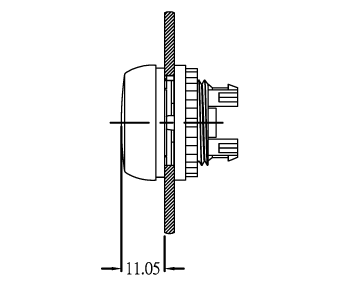

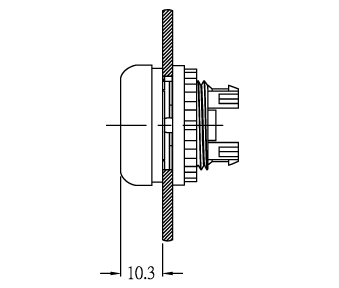

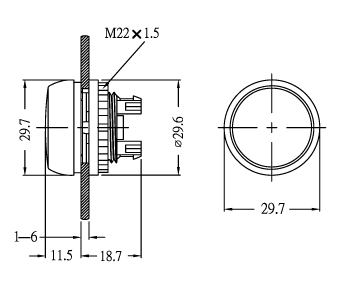

指示燈尺寸圖 M22 FP 平頭按鈕開關頭部尺寸

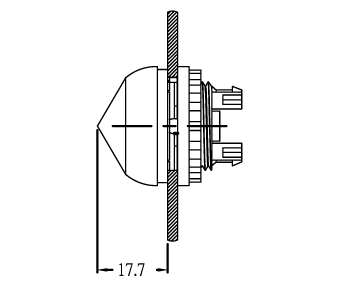

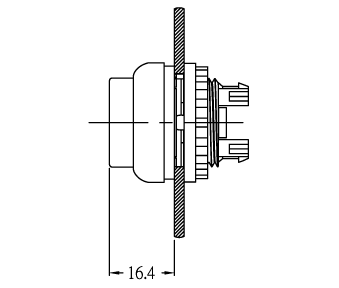

M22 XP 凸頭按鈕開關頭部尺寸 M22 DP 雙頭按鈕開關頭部尺寸

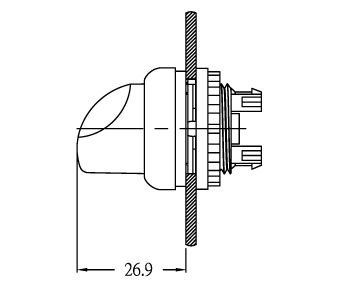

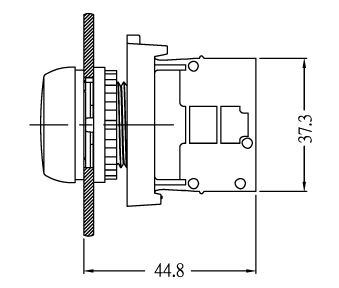

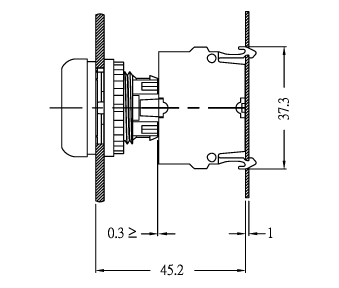

M22 FP 按鈕開關及頭部尺寸(基座固定) M22 S-R 轉動選擇開關頭部尺寸

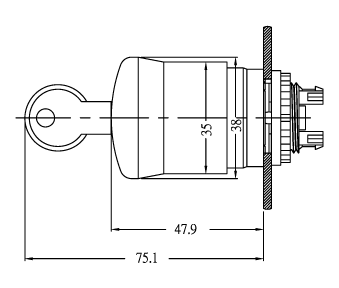

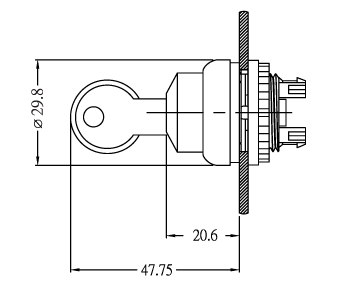

M22 S-T 指板選擇開關頭部尺寸 M22 K 鑰匙開關頭部尺寸

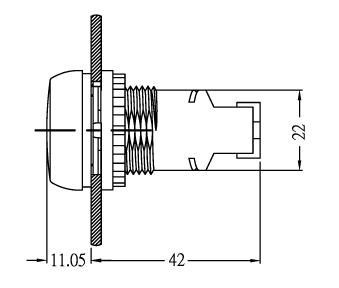

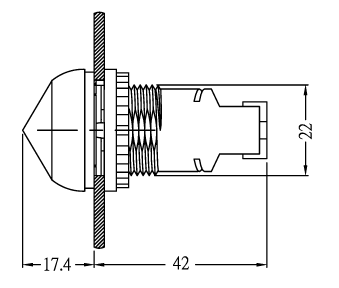

M22 L-X 凸型指示燈頭部尺寸 M22 L-F 平頭指示燈頭部尺寸

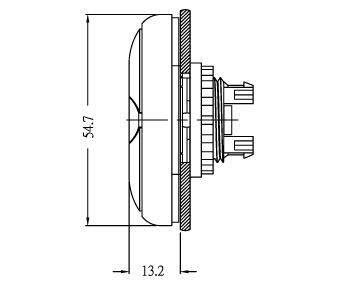

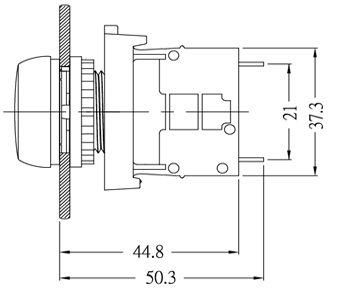

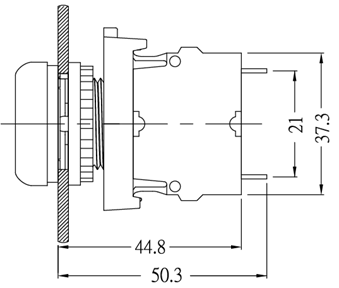

M22 FP 照光式按鈕開關頭部尺寸 M22 XP 照光式按紐開關頭部尺寸

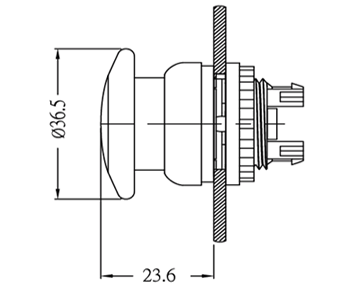

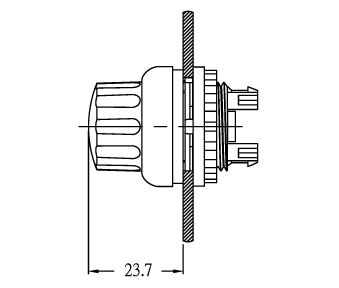

M22 MP 香菇頭按鈕開關頭部尺寸 M22 LC ,M22-BZ簡易型指示燈尺寸

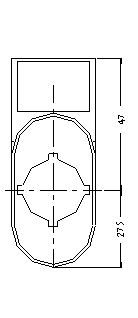

M22 LC,M22-BZ 簡易型指示燈尺寸 M22 E-P , M22E-K , M22E-T 緊急停止開關頭部

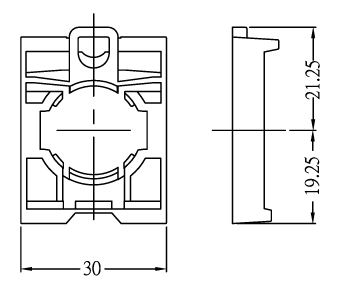

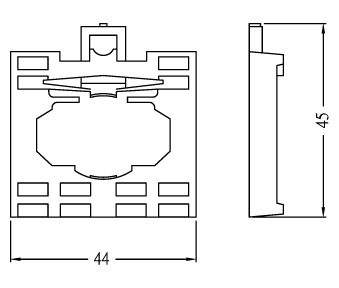

M22-A3 中接組件尺寸 M22-A4 中接組件尺寸

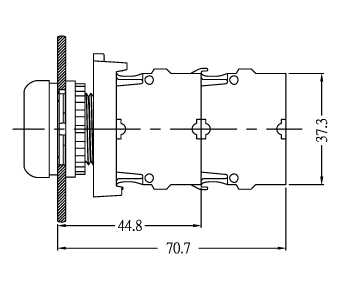

M22-SF-LED 前扣尺寸 M22- 加裝第二層開關體

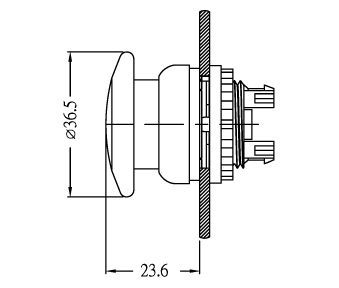

M22MP- 香菇頭按鈕開關頭部尺寸
M22MPL- 照光式香菇頭按鈕開關頭部尺寸

M22-PF-LED- 前扣基板端子(LED燈泡組)尺寸
M22-PF-NO&NC- 前扣基板端子(NO&NC接點組)尺寸

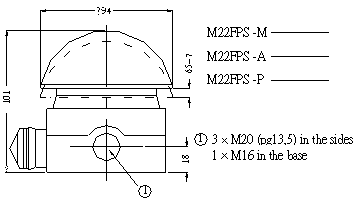

M22FPS手足開關(緊急)

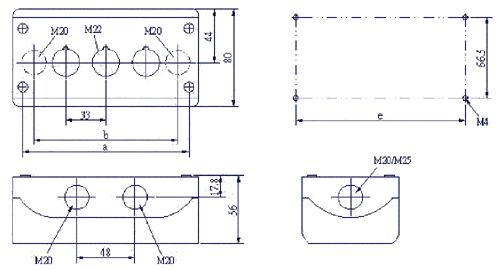

開關盒 B1~B6


Type Mounting a b e Cable entries
B1 1 72 42.6 58.5 2xM16 3xM20 2xM25
B2 2 120 85.6 106.5 2xM20 3xM20 2xM25
B3 3 153 118.6 139.5 2xM25 2xM25 4xM20
B4 4 186 151.6 172.5 2xM20 2xM25 4xM20
B6 6 252 217.6 238.5 2xM20 2xM25 4xM20


M22-各系列

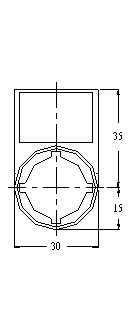

標籤尺寸		 M22DP

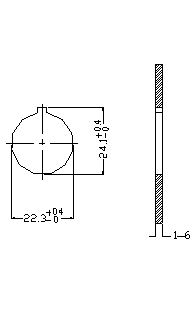

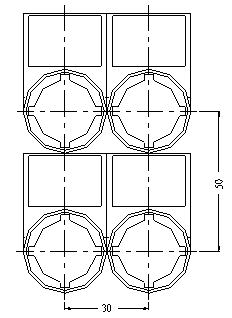

標籤尺寸 		面板鑽孔尺寸及厚度 Grid dimension to IEC/EN 60947

M22E-GRC
緊急開關保護蓋		 M22E-GR
緊急開關保護蓋
